产品概述
上海自龙阀门制造有限公司生产烦的J45H型直流式截止阀的阀杆和通道成一定角度，其阀座密封面与进出口通道有一定角度。J45Y型直流式截止阀使流体几乎不改变流动方向，是截止阀中流阻 最小的。广泛应用于石化、冶金、化工、电站、制药等行业，y型截止阀阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。主要技术参数型号公称压力MPa1.6J45H-16试验压力MPa壳体2.4密封1.6工作温度-30～180℃使用介质水主要零件材料型号阀杆、阀盖灰铸铁灰铸铜J45H-16阀杆、阀瓣碳钢阀杆螺母铜填料石墨石棉盘根。
适用范围
广泛应用于石化、冶金、化工、电站、制药等行业，y型截止阀阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。

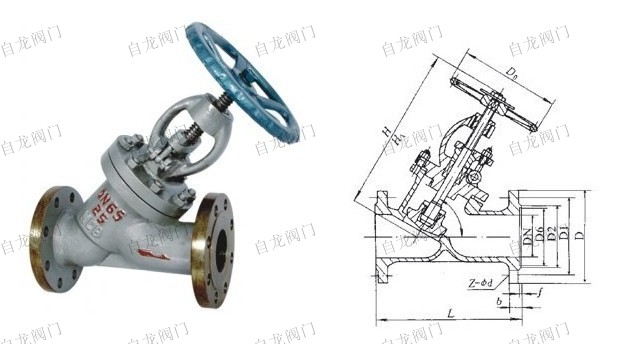

结构
| 口径
DN（mm） | 尺 寸（mm） |
| L | D | H | H1 | D0 |
| 20 | 150 | 105 | 195 | 215 | 90 |
| 25 | 160 | 115 | 265 | 290 | 100 |
| 32 | 180 | 135 | 290 | 320 | 120 |
| 40 | 200 | 145 | 315 | 355 | 140 |
| 50 | 230 | 160 | 325 | 365 | 160 |
| 65 | 290 | 180 | 350 | 385 | 180 |
| 80 | 310 | 195 | 445 | 510 | 220 |
| 100 | 350 | 215 | 460 | 540 | 240 |
| 125 | 400 | 245 | 530 | 615 | 280 |
| 150 | 480 | 280 | 600 | 685 | 320 |
| 200 | 600 | 335 | - | - |
产品图片、参数仅供参考，实际参数以上海自龙阀门制造有限公司产品为准，咨询热线：021-5160 1991
