产品概述
上海自龙阀门制造有限公司生产的ZMA（B）T-10气动薄膜隔膜调节阀由气动薄膜执行机构和隔膜阀组成。隔膜阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大无泄漏，流量调节特性，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。
适用范围
适用于-20～200(常温型)、-40～+250、-40～250（中温型）如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
结构
| 项目 | 技术指标 |
| 不带定位器 | 带定位器 |
| 基本误差％ | ±10 | ±1.5 |
| 回差％ | 8 | 1.5 |
| 死区％ | 6 | 0.6 |
| 允许泄漏量 | 衬里材料为聚三氟乙烯隔膜材料
为：氯丁橡胶，氟橡胶 | 10-4×阀额定容量 |
无衬里材料为，隔膜材料为：氯
丁橡胶，氟橡胶 | 5×10-6×阀额定容量 |
| 额定流量系数Kv偏差％ | ±20 |
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 额定流量系数Kv | 8 | 12 | 16 | 28 | 60 | 67 | 90 | 160 | 300 |
| 公称压力(MPa) | 1.0 |
| 配用执行机构型号 | ZMA(B)-2 | ZMA(B)-3 | ZMA(B)-4 |
关闭时
允许最
大压力
MPa | 信
号
压
力
MPa | P2=0 | 120 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 |
| 140 | 1.0 | 1.0 | 0.80 | 0.80 | 0.60 | 0.4 | 0.4 | 0.2 | 0.10 |
| P1=P2 | 120 | 0.45 | 0.45 | 0.20 | 0.20 | 0.15 | 0.1 | 0.1 | 0.05 | 0.02 |
| 140 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 |
| 电气定位器或电/气转换器 空气过滤减压器 电磁阀 手轮机构等。 |

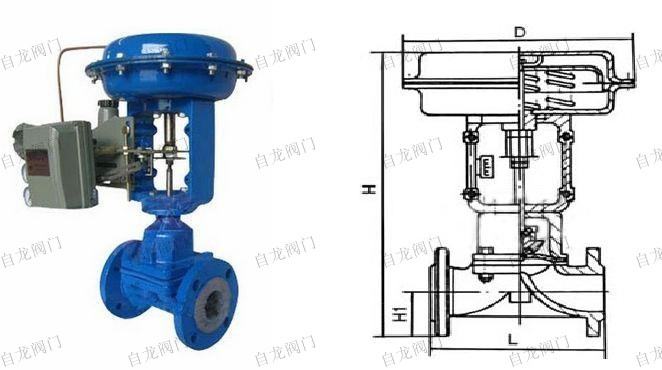

公称通径
DN(mm) | 外形安装尺寸 |
| A | H | H1 | L |
| ZMAT型 | ZMBT型 |
| 15 | 280 | 479 | 532 | 47.5 | 140 |
| 20 | 479 | 532 | 52.5 | 145 |
| 25 | 479 | 532 | 57.5 | 155 |
| 32 | 325 | 538 | 617 | 67.5 | 165 |
| 40 | 553 | 632 | 72.5 | 190 |
| 50 | 562 | 641 | 80 | 210 |
| 65 | 410 | 754 | 855 | 90 | 240 |
| 80 | 100% | 876 | 97.5 | 270 |
| 100 | 857 | 958 | 107.5 | 335 |
产品图片、参数仅供参考，实际参数以上海自龙阀门制造有限公司产品为准，咨询热线：021-5160 1991
